Speciální krytky – prototypy a malosériová výroba

Potřebujete ověřit tvar krytky na reálném dílu, než zadáte sériovou výrobu? Technologie dip moulding, na které staví celá výroba VINYL-FLEX®, je pro prototypování a malé série ideální – formy jsou jednoduché, rychle vyrobitelné a snadno upravitelné. První vzorky vám poskytneme zdarma k otestování.
Nízké náklady na formu (kopyto) oproti vstřikovacím formám
Rychlá modifikace tvaru mezi iteracemi prototypu
Bezplatné prototypové vzorky k odzkoušení na reálném dílu
Ekonomická návratnost již od stovek kusů
Materiál: měkčené PVC VINYL-FLEX®, tvrdost 60 Shore
Hladký povrch bez dělicích rovin a otřepů
Sériový výrobek totožný s prototypem – bez změny materiálu ani technologie
Vybrat typ krytky Požádat o vzorek
Vinylflex.cz Pozadí

Proč je dip moulding VINYL-FLEX® vhodný pro malé série a prototypy

Vstřikování plastů vyžaduje přesné dvoudílné ocelové formy, jejichž výroba trvá týdny a stojí řádově desítky tisíc korun. Dip moulding pracuje s jednoduchými kopyty (trny), které lze zhotovit za zlomek času i nákladů. Díky tomu je tato technologie ekonomicky návratná i pro výrobní série v řádu stovek kusů a umožňuje rychlé iterace tvaru bez vysokých vícenákladů.

Postup VINYL-FLEX® – od bezplatného vzorku k sériové výrobě

Na základě vašich podkladů (výkres, náčrt, fotografie nebo fyzický vzorek dílu) vyrobíme zkušební kopyto a na něm zhotovíme první prototypy. Ty vám zašleme bezplatně k odzkoušení – ověříte si nasazení na díl, přilnavost, tloušťku stěny i vizuální kvalitu. Pokud je třeba úprava, modifikujeme formu a dodáme korigované vzorky. Po vašem schválení přecházíme k výrobě dohodnuté série v požadované barvě a povrchové úpravě.

Výhody malosériové výroby VINYL-FLEX® oproti vstřikování

Hlavní výhodou je minimální vstupní investice do nástrojů. Zatímco změna tvaru vstřikovací formy je složitá a nákladná operace, úprava máčecího kopyta VINYL-FLEX® je rychlá a levná. To znamená, že můžete pružně reagovat na konstrukční změny dílu i v průběhu výroby. Další výhodou je absence dělicích rovin a otřepů na hotovém výrobku – krytka má celistvý, hladký povrch bez nutnosti dodatečného opracování.

Typická použití

Ověření tvaru a funkce nové krytky před sériovou produkcí Malé série pro limitované nebo sezónní výrobní řady Náhradní krytky pro starší stroje a zařízení bez aktuální katalogové náhrady Vzorky pro schvalovací řízení u koncového odběratele Ochranné prvky pro prototypy nových strojních sestav Kusová výroba speciálních maskovacích krytek pro povrchové úpravy

Co si připravit pro výběr

  • Vnější průměr dílu
  • Požadovaná délka krytky
  • Množství a frekvence odběru
  • Barva a provozní podmínky

Ukázky provedení a technický detail

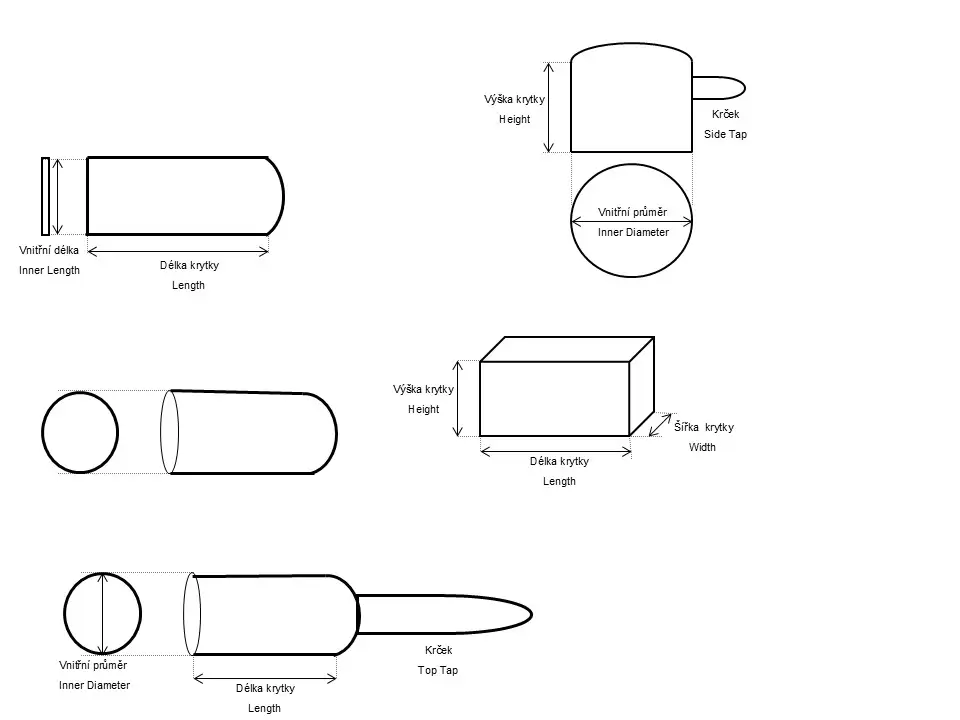

Fotografie: krytky dle individuálního návrhu Vinyl-flex
Fotografie: řezání krytek na míru - různé krytky
Fotografie: seundární úpravy krytek - děrování

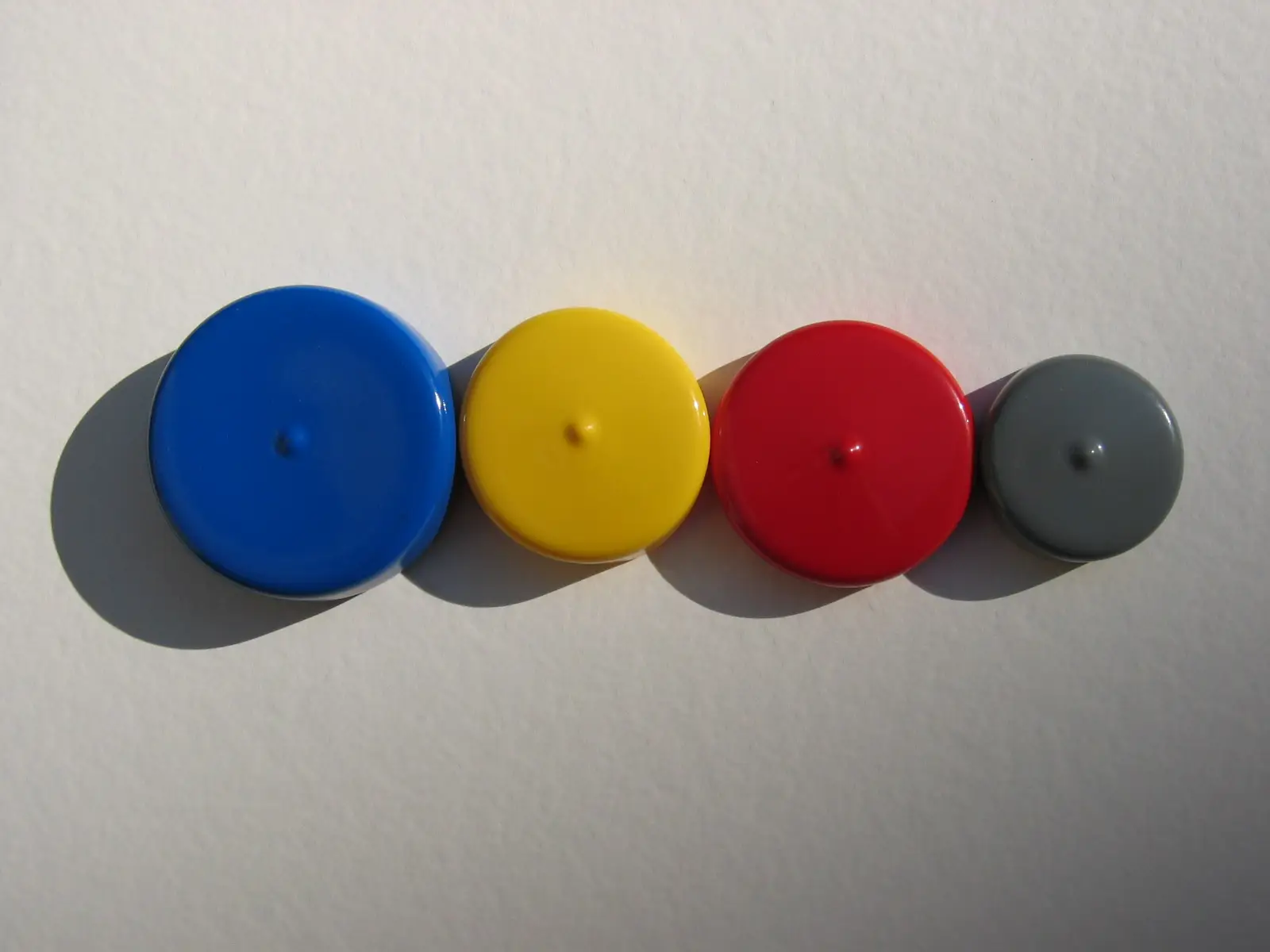

Fotografie: dle individuálního návrhu Vinyl-flex

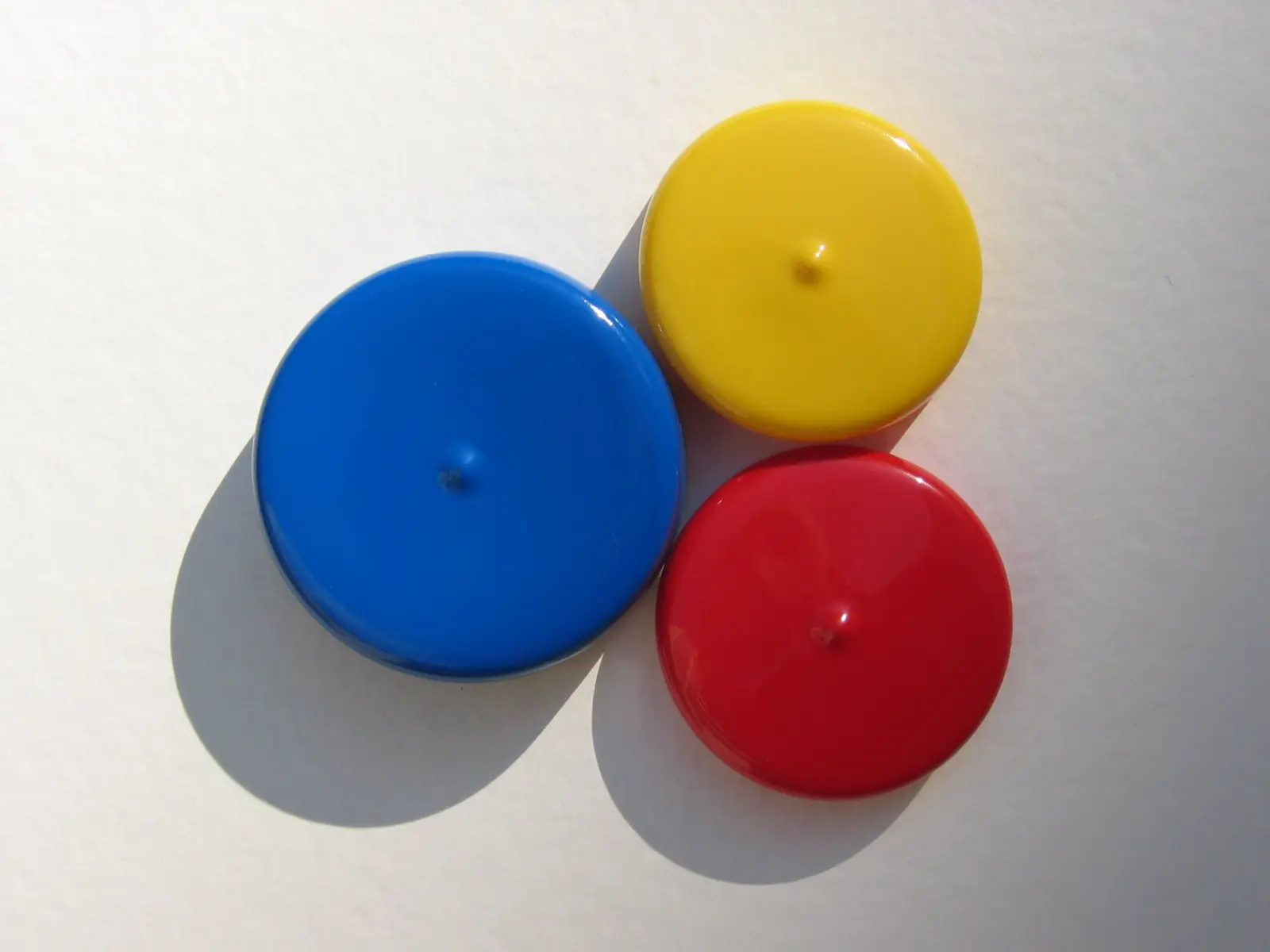

Fotografie: nestandardní krytky

Nejčastější dotazy:

Náklady závisí na složitosti tvaru formy, v porovnání se vstřikovacími formami jsou však řádově nižší. Přesnou cenu sdělíme v rámci bezplatné předběžné nabídky po posouzení vašich podkladů.
Ano. První vzorky k odzkoušení na reálném dílu poskytujeme bezplatně, včetně jejich zaslání.
Technologie dip moulding je ekonomicky výhodná již od řádově stovek kusů. Přesné minimální množství závisí na tvaru a sdělíme ho v nabídce.
Po dodání podkladů a odsouhlasení návrhu zhotovíme prototypy v řádu dnů. Přesný termín závisí na složitosti tvaru a aktuální vytíženosti výroby.
Ano. Po schválení prototypu jednoduše navýšíme počet forem (kopyt) a přejdeme k sériové produkci ve stejné kvalitě a parametrech – bez změny materiálu ani technologie.
3D tisk je vhodný pro tvarové ověření, ale nedokáže reprodukovat vlastnosti měkčeného PVC – pružnost, chemickou odolnost, těsnící schopnosti a povrchovou kvalitu. Prototyp VINYL-FLEX® vyrobený dip mouldingem je funkčně totožný se sériovým výrobkem.

STANDARDNÍ ROZMĚRY

Znáte rozměr? Vyberte standardní krytku v e-shopu.

Pokud si nejste jistí, požádejte o vzorek nebo pošlete výkres.
